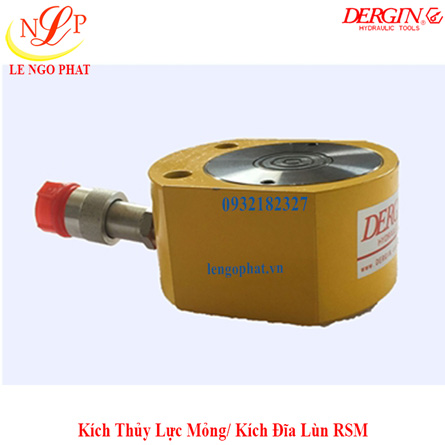

Kích thủy lực mỏng: Hay còn gọi Kích thủy lực đĩa, kích lùn thường được sử dụng ở các vị trí hẹp như di chuyển máy thay thế gối cầu đường…với tải trọng 5 -150 tấn. Kích thủy lực này có lực tác động đơn khi vận hành thường được sử dụng kết hợp với bơm tay thủy lực hoặc bơm điện thủy lực để đưa kích lên nâng vật nặng sau đó mở van bơm để hạ thiết bị xuống tự động.
Xuất xứ: DERGIN - China
Tải trọng: 20 tấn
Hành trình nâng: 11 mm
Model: RSM20-11
Dung tích dầu sử dụng: 32 cm3
Chiều cao ban đầu: 51 mm
Chiều cao sau khi nâng: 62 mm
Đường kính ngoài: 101X76 mm
Đường kính xilanh: 60.5 mm
Trọng lượng: 3.1 Kg
CO/CQ do nhà sản xuất cấp.
Bảo hành: 12 tháng.
Thông tin cơ bản về kích thủy lực mỏng RSM và kích thủy lực lùn RCS của DERGIN - Made in CHINA:
Kích thủy lực mỏng hay còn gọi là Kích thủy lực đĩa, kích lùn thường được sử dụng ở các vị trí hẹp như di chuyển máy thay thế gối cầu đường…với tải trọng 5 -150 tấn. Kích thủy lực này có lực tác động đơn khi vận hành thường được sử dụng kết hợp với bơm tay thủy lực hoặc bơm điện thủy lực để đưa kích lên nâng vật nặng sau đó mở van bơm để hạ thiết bị xuống tự động.
Hoạt động với áp suất làm việc max 700 Bar (10000 PSI) và sử dụng 1 đường dầu vào bên trong lòng kích. Kích thủy lực này có lực tác động đơn khi vận hành thường được sử dụng kết hợp với bơm tay thủy lực hoặc bơm điện thủy lực để đưa kích lên nâng vật nặng sau đó mở van bơm để hạ thiết bị xuống tự động. Đặc biệt kích thủy lực DERGIN - CHINA được thiết kế có tích hợp sẵn lò xo bên trong, khi xả dầu ở bơm thủy lực cấp cho kích thì lò xo sẽ kéo dần piston kích về.
Tải trọng làm việc và tên thông dụng: Kích Thủy Lực Mỏng 5 Tấn, Kích Thủy Lực Mỏng 10 Tấn, Kích Thủy Lực Mỏng 20 Tấn, Kích Thủy Lực Mỏng 30 Tấn, Kích Thủy Lực Mỏng 50 Tấn, Kích Thủy Lực Mỏng 75 Tấn, Kích Thủy Lực Mỏng 100 Tấn, Kích Thủy Lực Mỏng 150 Tấn.
Kích Thủy Lực Đĩa Lùn 5 Tấn, Kích Thủy Lực Đĩa Lùn 10 Tấn, Kích Thủy Lực Đĩa Lùn 20 Tấn, Kích Thủy Lực Đĩa lùn 30 Tấn, Kích Thủy Lực Đĩa Lùn 50 Tấn, Kích Thủy Lực Đĩa Lùn 75 Tấn, Kích Thủy Lực Đĩa Lùn 100 Tấn, Kích Thủy Lực Đĩa Lùn 150 Tấn.
Model kích thủy lực mỏng/ Kích thủy lực đĩa lùn DERGIN:
RSM5-6, RSM10-12, RSM20-11, RSM30-13, RSM50-16, RSM75-16, RSM100-16, RSM150-16, RCS10-38, RCS20-45, RCS30-62, RCS50-60, RCS75-57, RCS100-57, RCS150-57
Kích thủy lực mỏng DERGIN - CHINA được được sử dụng cùng với bơm thủy lực 1 chiều (bơm tay thủy lực, bơm điện thủy lực, bơm thủy lực động cơ khí nén, bơm thủy lực bằng pin,...). Khi bơm thủy lực đạt áp suất 700 Bar đồng nghĩa với kích thủy lực đã đạt được áp suất làm việc tối đa.
Đặc trưng Kích thủy lực mỏng DERGIN - China:
- Thiết kế nhỏ gọn và phẳng, thích hợp làm việc trong không gian hẹp.
- Sơn bề mặt kích để tăng cường khả năng chống ăn mòn.
- Mặt cuối pit tông có rãnh, không cần yên.
- Tích hợp lò xo hồi về, 1 chiều
- Bao gồm đầu nối nhanh và nắp đậy bụi
Bản vẽ kỹ thuật Kích Thủy Lực Mỏng RSM và Kích thủy lực lùn RCS :
Thông số kỹ thuật Kích Thủy Lực Đĩa Lùn DERGIN - CHINA:
RSM mounting hole parameters | ||||
Model | Aperture | Positioning hole distance | Distance from hole to load center | Load center distance from edge |
V (mm) | U (mm) | M (mm) | L (mm) | |
RSM56 | 5.5 | 28.5 | 20 | 20 |
RSM1012 | 7 | 36.6 | 34 | 27 |
RSM2011 | 10 | 49.3 | 39 | 39 |
RSM3013 | 10 | 52.3 | 47 | 47 |
RSM5016 | 11 | 65 | 57 | 57 |
RSM7516 | 13.5 | 76.2 | 66 | 69 |
RSM10016 | 13.5 | 76.2 | 74 | 76 |
RSM15016 | 13.5 | 117.3 | 82 | 95 |
Cylinder Capacity ton (KN) | Stroke H (mm) |
Model | Cylinder Effective Area (cm2) |
Hydraulic Oil Capacity (cm3) |
Body height A (mm) |
Stretch height B (mm) |
Cylinder Out Dia D (mm) |
Cylinder In Dia E (mm) |
Plunger Diameter F (mm) |
Weight (kg) |
|
5 | 6 | RSM5-6 | 6.5 | 4 | 32 | 38 | 58X41 | 28.7 | 25.4 | 1.0 | |
10 | 12 | RSM10-12 | 14.5 | 18 | 43 | 55 | 82X55 | 42.9 | 38 | 1.4 | |
20 | 11 | RSM20-11 | 28.7 | 32 | 51 | 62 | 101X76 | 60.5 | 50.8 | 3.1 | |
30 | 13 | RSM30-13 | 42.1 | 55 | 58 | 71 | 117X95 | 73.2 | 65 | 4.5 | |
50 | 16 | RSM50-16 | 62.2 | 99 | 66 | 82 | 140X114 | 89 | 70 | 6.8 | |
75 | 16 | RSM75-16 | 102.5 | 164 | 79 | 95 | 165X139 | 114 | 83 | 11.3 | |
100 | 16 | RSM100-16 | 126.6 | 203 | 85 | 101 | 178X153 | 127 | 92 | 14.5 | |
150 | 16 | RSM150-16 | 198.1 | 317 | 100 | 116 | 215X190 | 158.8 | 114.3 | 26.3 | |
10 | 38 | RCS10-38 | 14.5 | 55 | 88 | 126 | 69 | 42.9 | 38.1 | 4.1 | |
20 | 45 | RCS20-45 | 28.7 | 129 | 98 | 143 | 92 | 60.5 | 50.8 | 5.0 | |
30 | 62 | RCS30-62 | 42.1 | 261 | 117 | 179 | 101 | 73.2 | 65 | 6.8 | |
50 | 60 | RCS50-60 | 62.2 | 373 | 122 | 182 | 124 | 89 | 69.8 | 10.9 | |
75 | 57 | RCS75-57 | 102.5 | 584 | 135 | 192 | 152 | 114.3 | 83 | 17.6 | |
100 | 57 | RCS100-57 | 126.6 | 722 | 141 | 198 | 165 | 127 | 92 | 22.7 | |
150 | 57 | RCS150-57 | 198.1 | 1128 | 152 | 209 | 202 | 158.8 | 114.3 | 32.2 |
Ứng dụng của Kích thủy lực DERGIN - CHINA:
Kích thủy lực cũng như những thiết bị kỹ thuật hiện đại được ứng dụng vào tất cả các ngành công nghiệp của nước ta, từ sản xuất, gia công, lắp ráp cho đến khai thác, sửa chữa…
Kích được lắp đặt vào hệ thống, dây chuyền sản xuất với nhiều mục đích khác nhau, phổ biến là:
+ Lắp đặt, thay thế các cụm chi tiết của máy móc, thiết bị.
+ Kích nâng, cân chỉnh để lắp ráp thiết bị.
+ Nâng hạ để lắp ráp, sửa chửa, sơn xịt ô tô- xe cơ giới.
+ Nâng hạ thang máy.
+ Nâng hạ các giàn khoan, nâng hạ kích cầu đường để thay thế gối cầu khi bị hỏng.
+ Khi cần tháo hay lắp bánh răng, vòng bi pulley đai răng, cụm chi tiết trong máy…
Bên cạnh đó, các loại kích thủy lực 10 tấn, kích thủy lực 20 tấn… kích thủy lực 300 tấn còn là bộ phận quan trọng, không thể tách rời của các hệ thống thủy lực: máy ép, máy nghiền thủy lực, máy đột lỗ thủy lực, máy chấn tôn, máy ép ty…
Các ngành đóng tàu, khai thác dầu mỏ – khí đốt, cơ khí chế tạo máy, sản xuất hóa chất, xi măng… cũng sử dụng kích, con đội thủy lực với tải trọng khác nhau.
Trong đời sống, khi cần di chuyển nhà, trụ cột bê tông trong xây dựng, người ta sử dụng rất nhiều kích, bố trí tại các điểm khác nhau để nâng và di chuyển nhà theo mong muốn.
Để có thể sử dụng kích thủy lực mang lại hiệu quả tốt nhất, an toàn cho con người cũng như gia tăng tuổi thọ của thiết bị thì khi lựa chọn, khách hàng cần chú ý những điều sau:
+ Trọng lượng nâng và hành trình nâng vật phải phù hợp với thông số của kích mà hãng sản xuất đã cung cấp.
+ Xem xét độ an toàn của kích để không ảnh hưởng đến vật nâng và người trực tiếp vận hành.
+ Thời gian nâng vật có nhanh chóng và đảm bảo yêu cầu hay không?
+ Kích thủy lực có thiết kế nhỏ gọn, thuận tiện cho việc di chuyển và làm việc tại các không gian nhỏ hẹp như gầm xe…hay không?
+ Nguồn gốc xuất xứ và hãng sản xuất.
Từ khóa: Kích Thủy Lực Mỏng DERGIN RSM20-11, Kích Thủy Lực Mỏng 20 tấn, Kích Thủy Lực Mỏng 20 tấn hành trình 11 mm, Kích Thủy Lực Mỏng, Kích thủy lực mỏng 1 chiều, Kích thủy lực mỏng DERGIN - CHINA, Kích thủy lực mỏng DERGIN, Kích thủy lực mỏng China, Kích thủy lực giá rẻ, Kich thuy luc mong 20 tan, Kich thuy luc mong, Kích thủy lực mỏng RSM, RSM20-11, xilanh thủy lực mỏng, RSM Series Thin Hydraulic Cylinder, Thin hydraulic cylinder, con đội thủy lực mỏng, Kích thủy lực đĩa lùn DERGIN, Kích Thủy Lực Đĩa Lùn 20 Tấn, Kích thủy lực lùn 20 tân
