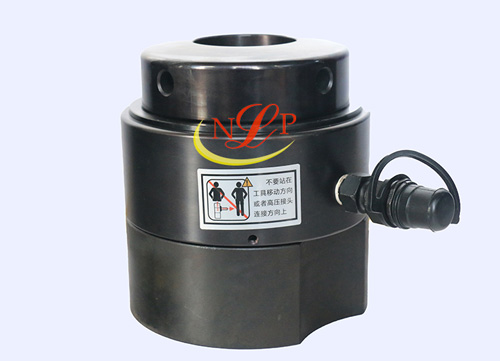

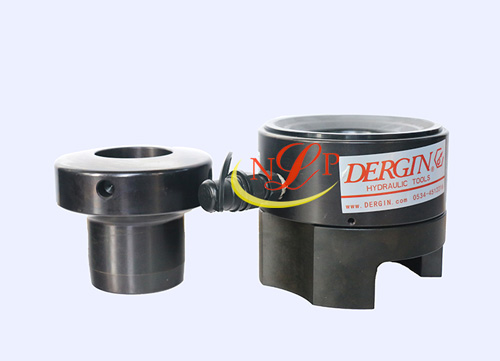

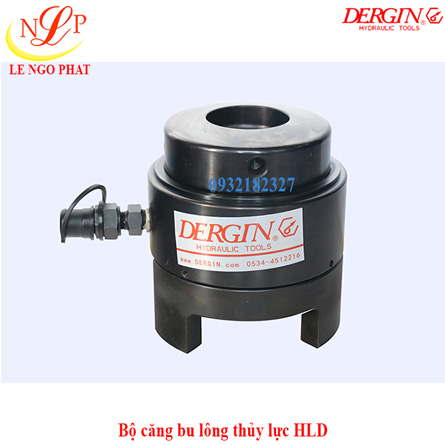

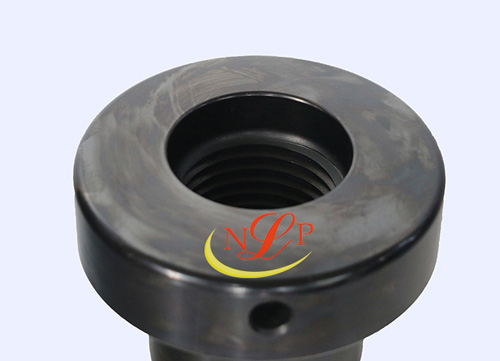

Căng Bulong Thủy Lực HLD1 M20

Căng bulong thủy lực HLD1 M20, DERGIN hydraulic bolt tensioner HLD1 M20: chuyên dùng để siết bulong cường độ cao

Xuất sứ: DERGIN - made in China

Kích thước Bulong/ Bolt size mm: M20

Đầu căng bulong model: HLD1

Tải tối đa/ maximum load: 226 KN

Trọng lượng/ Weight: 3.5 Kg

Áp suất làm việc max: 1500 Bar

Sử dụng bơm thủy lực có áp suất làm việc 1500 Bar

Giá: 0932182327

Mã sản phẩm: HLD1 M20

Model: HLD1 M20

Bản vẽ kỹ thuật Căng bulong thủy lực HLD:

Bản vẽ kỹ thuật Bộ Căng Bulong Thủy Lực HLD - DERGIN

Thông số kỹ thuật Căng bulong thủy lực HLD:

Model	Bolt diameter		max load	Oil Pressure area	Weight	A	B	C	D	E	F
Model	Inch	mm	KN	mm2	Kg	mm	mm	mm	mm	mm	mm
HLD1		16	226	1506	3.5	73	24	110	74	45	49
	3/4	18	226	1506	3.5	73	24	110	74	45	49
		20	226	1506	3.5	73.5	27	110	74	45	49.5
	7/8	22	226	1506	3	73.5	27	115	74	45	53
	1	24	226	1506	3	73.5	30	125	78	45	58.5
	1 1/8	27	226	1506	3	73.5	32	130	78	45	63.5
HLD2		30	455	3031	5	102	30	150	90	54	69
	1 1/4	33	455	3031	5	102	34	150	90	54	72
	1 3/8	36	455	3031	5	102	36	160	95	54	78
	1 1/2	39	455	3031	5	102	38	170	100	54	80
HLD3	1 1/2	39	803	5357	9	133	42	175	95	56	83.5
	1 5/8	42	803	5357	9	133	42	185	100	56	92.5
	1 3/4	45	803	5357	9	133	44	195	103	56	98
	1 7/8	48	803	5357	9	133	46	205	107	56	101
	2	52	803	5357	9	133	48	210	112	56	106
HLD4	1 7/8	48	1288	8591	15	163	50	205	105	58	108
	2	52	1288	8591	15	163	52	215	108	58	108
	2 1/4	56	1288	8591	15	163	54	235	117	58	118.5
		60	1288	8591	15	163	54	238	120	58	127
	2 1/2	64	1288	8591	15	163	58	254	129	58	130.5
HLD5	2 1/2	64	1978	13188	25	193	64	254	125	60	130.5
		68	1978	13188	25	193	72	258	130	60	138
	2 3/4	72	1978	13188	25	193	72	258	130	60	143
	3	76	1978	13188	25	193	74	258	141	60	153
HLD6	3	76	2717	18114	44	233	76	260	146	64	153
		80	2717	18114	44	233	76	264	146	64	155.5
	3 1/4	85	2717	18114	44	233	78	272	148	64	165.5
	3 1/2	90	2717	18114	44	233	78	280	154	64	174.5
	3 3/4	95	1978	13188	40.5	233	99	300	168	64	189.5
	4	100	1978	13188	40.5	233	105	305	172	64	200
HLD7	4 1/8	105	3841	25610	76	293	92	430	250	106	215
	4 1/4	110	3841	25610	76	293	100	435	255	106	215
	4 3/4	120	3841	25610	71	293	107	445	265	106	215
	5	125	3841	25610	71	293	111	450	272	106	215

Đặc điểm Căng bu lông thủy lực:

Xuất sứ: DERGIN - China

Căng bulong thủy lực HLD1 M20 Áp suất làm việc tối đa 150Mpa ~ 1500 bar

Thiết kế nhỏ gọn và bảo trì dễ dàng

Kích thước nhỏ và trọng lượng nhẹ

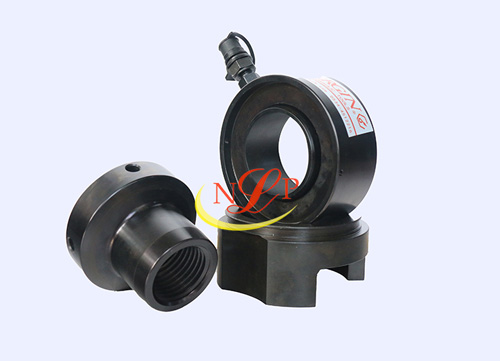

Dễ dàng thay thế đai căng

Thường được sử dụng trong ngành hóa dầu

Ưu điểm của Căng Bulong thủy lực:

Siết được cùng lúc rất nhiều con bu lông bằng phương pháp nối tiếp. Hoặc siết full tất cả bu lông của mặt bích mà không phương pháp nào có được.

Độ chính xác rất cao.

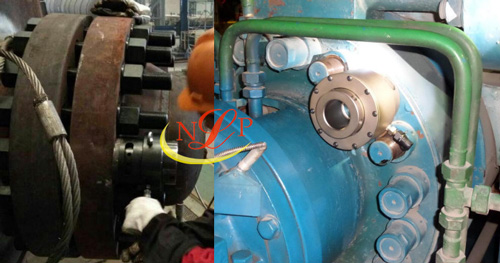

Đặc biệt ứng dụng cho siết bích các đường ống, bích trụ tháp.

Giảm được ma sat sinh ra trong quá trình siết bu lông. Thích hợp cho mọi yêu cầu an toàn cháy nổ cho môi trường oil & gas.

Ứng dụng của Căng Bu lông thủy lực:

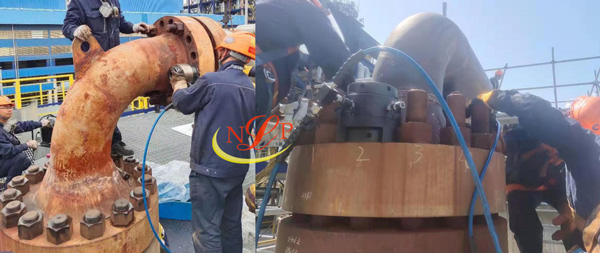

- Là thiết bị không thể thiếu trong siết mặt bích trong các nhà máy lọc dầu, các công trình oil & gas, đường ống.

- Ứng dụng siết bích cho các đường ống dẫn hóa chất, nước sạch, nước thải.

- Sử dụng siết tháp điện gió với các vị trí từ chân tháp đến cánh: bu lông móng, các đốt, nóc tháp, hộp số, trục chính, cánh.

- Đặc biệt sử dụng trong các công trình ngầm, offshore/subsea.
