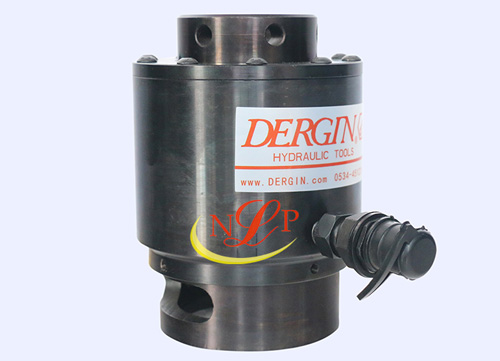

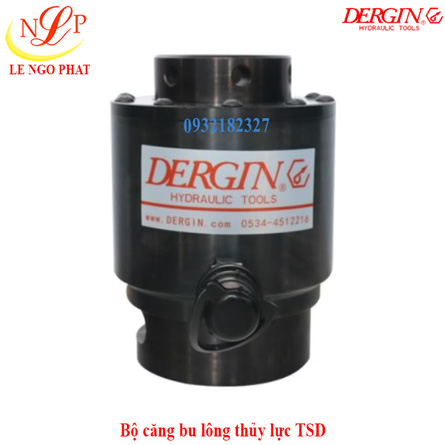

Căng Bulong Thủy Lực DERGIN TSD0 M20

Căng bulong thủy lực DERGIN TSD0 M20, DERGIN hydraulic bolt tensioner TSD0 M20: chuyên dùng để siết bulong cường độ cao

Căng Bu Lông M20 bằng thủy lực của hãng DERGIN - made in China

Kích thước Bulong/ Bolt size mm: M20
Đầu căng bulong model: TSD0
Tải tối đa/ maximum load: 307 KN
Hành trình căng/ Stroke: 8 mm
Trọng lượng/ Weight: 5 Kg
Áp suất làm việc max: 1500 Bar
Sử dụng bơm thủy lực có áp suất làm việc 1500 Bar

Giá: 0932182327

Mã sản phẩm: TSD0 M20

Model: TSD0 M20

Bản vẽ kỹ thuật Căng bulong thủy lực TSD:

Thông số kỹ thuật Căng bulong thủy lực TSD:

Model	Bolt size mm	maximum load KN	Dimension (mm)						Stroke mm	Weight Kg
Model	Bolt size mm	maximum load KN	A	B	C	D	E	F	Stroke mm	Weight Kg
TSD0	M 20	307	109	55	23	25	111	128	8	5
	M 22			60	25	27	113	130
	M 24			66	27	29	115	132
TSD1	M 24	486	109	74	27	29	120	138	8	7
	M 27			77	30	32	123	141
	M 30			80	33	35	126	144
	M 33			85	36	38	129	147
	M 36			90	39	41	132	150
TSD2	M 33	814	132	90	36	44	135	150	8	10
	M 36			96	39	47	138	153
	M 39			98	42	50	141	156
	M 42			105	45	53	144	159
TSD3	M 39	989	150	110	42	42	136	150	10	15
	M 42			113	45	45	140	155
	M 45			114	50	50	144	161
	M 48			118	52	52	146	163
TSD4	M 52	1413	174	132	55	56	154	174	10	20
TSD4	M 56	1413	174	135	59	60	158	178	10	20
TSD5	M 56	1649	198	135	59	60	161	179	12	25
	M 60			143	64	64	165	183
	M 64			150	68	68	169	187
	M 68			158	72	72	173	191
TSD6	M 72	2131	222	165	76	76	184	207	12	35
TSD6	M 76	2131	222	170	80	80	188	211	12	35
TSD7	M 76	2544	252	170	80	80	194	221	12	50
	M 80			175	85	85	197	224
	M 85			190	90	88	199	226
	M 90			205	95	95	209	236
TSD8	M 95	3101	282	215	100	100	214	243	12	65
TSD8	M 100	3101	282	235	105	105	219	248	12	65
TSD9	M 105	3793	318	240	110	110	224	254	12	85
	M 110			248	115	118	234	264
	M 115			260	120	120	234	264
TSD10	M 115	4936	360	260	120	120	261	297	12	110
	M 120			270	125	125	266	302
	M 125			286	140	130	271	307

Đặc điểm:

Xuất sứ: DERGIN - China

Căng bulong thủy lực TSD0 M20 Áp suất hoạt động tối đa 150MPa ~ 1500 bar

Thiết kế cơ chế lò xo, tự động đặt lại piston

Vạch chỉ báo hành trình màu đỏ, cảnh báo quá tải để đảm bảo an toàn cho người vận hành.

Một bộ căng có thể được sử dụng cho các bu lông có kích thước khác nhau khi thay thế đai căng.

Bề mặt được đánh bóng (bôi đen)

Lớp hoàn thiện mạ niken giúp bảo vệ chống ăn mòn

Cấu hình ống nối thủy lực có thể xoay 360 °

Nắp bảo vệ an toàn

Căng bulong thủy lực TSD Có thể được trang bị với tay áo đai ốc xoay kiểu bánh răng (đai ốc lục giác)

Ưu điểm của Căng Bulong thủy lực:

Siết được cùng lúc rất nhiều con bu lông bằng phương pháp nối tiếp. Hoặc siết full tất cả bu lông của mặt bích mà không phương pháp nào có được.
Độ chính xác rất cao.
Đặt biệt ứng dụng cho siết bích các đường ống, bích trụ tháp.
Giảm được ma sat sinh ra trong quá trình siết bu lông. Thích hợp cho mọi yêu cầu an toàn cháy nổ cho môi trường oil & gas.

Ứng dụng của Căng Bu lông thủy lực:

Là thiết bị không thể thiếu trong siết mặt bích trong các nhà máy lọc dầu, các công trình oil & gas, đường ống.
Ứng dụng siết bích cho các đường ống dẫn hóa chất, nước sạch, nước thải.
Sử dụng siết tháp điện gió với các vị trí từ chân tháp đến cánh: bu lông móng, các đốt, nóc tháp, hộp số, trục chính, cánh.

Đặc biệt sử dụng trong các công trình ngầm, offshore/subsea.
