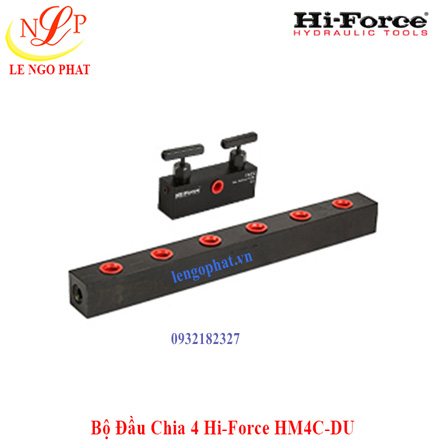

Bộ Đầu Chia 4 Hi-Force HM4C-DU

Bộ chia 4 đầu model HM4C-DU phù hợp với 4 kích thủy lực.
Kết hợp với 4 đồng hồ và 4 van điều chỉnh và các đầu nối nhanh đồng bộ.
Áp suất làm việc tối đa: 700 bar
Đầu vào: 3/8"-18NPT
Đầu ra: 4x3/8"-18NPT
Trọng lượng: 3.5
Xuất sứ: Hi-Force - UK

CO, CQ do nhà sản xuất cấp.

Giá: 0932182327

Mã sản phẩm: HM4C-DU

Model: HM4C-DU

Các ống góp Hi-Force được thiết kế đặc biệt để cho phép dễ dàng kiểm soát hướng dòng chảy của chất lỏng thủy lực trong hệ thống. Được cung cấp dưới dạng các khối ống góp mở hoặc với các van ngắt/van tiết lưu kiểu kim riêng lẻ trên mỗi đầu ra NPT 3/8”, các ống góp Hi-Force cung cấp tính linh hoạt cao hơn nữa trong hệ thống thủy lực của bạn. Phạm vi cung cấp 8 kiểu với lựa chọn lên đến 8 đầu ra trên mỗi ống góp và tất cả các kiểu đều phù hợp với áp suất làm việc tối đa 700 bar.

Áp suất làm việc 700 bar

Lựa chọn đa tạp mở hoặc kiểm soát

Có sẵn các kiểu cổng đầu ra 2, 4, 6 hoặc 8

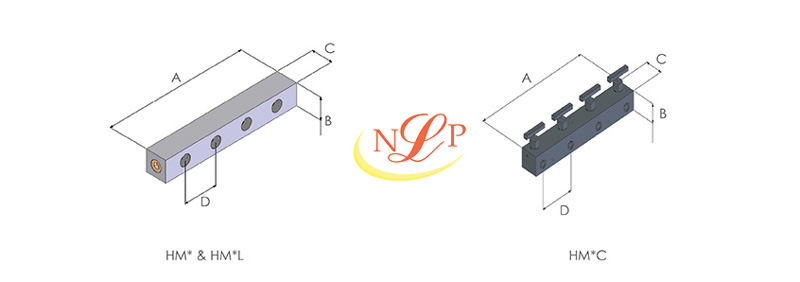

Bản vẽ kỹ thuật Bộ đầu chia Hi-Force HM4C-DU:

Bản vẽ kỹ thuật Bộ đâu chia Hi-Force HM4C-DU

	Dimensions in mm
Model Number	A	B	C	D	E	F
HM2	114	32	32	50	-	-
HM4	214	32	32	50	-	-
HM6	314	32	32	50	-	-
HM8	414	32	32	50	-	-
HM4L	394	32	32	110	-	-
HM6L	614	32	32	110	-	-
HM2C	150	51	38	100	-	-
HM4C	350	51	38	100	-	-

Thông số kỹ thuật Bộ Đầu Chia 4 Hi-Force HM4C-DU:

				Female Threads
Model Number	Type	Design	Number of Outlets	Inlet	Outlet	Weight kg
HM2	manifold	parallel	2	3/8"-18NPT	2 x 3/8"-18NPT	1.0
HM4	manifold	parallel	4	3/8"-18NPT	4 x 3/8"-18NPT	1.5
HM6	manifold	parallel	6	3/8"-18NPT	6 x 3/8"-18NPT	2.0
HM8	manifold	parallel	8	3/8"-18NPT	8 x 3/8"-18NPT	2.5
HM4L	manifold	extended parallel	4	3/8"-18NPT	4 x 3/8"-18NPT	2.4
HM6L	manifold	extended parallel	6	3/8"-18NPT	6 x 3/8"-18NPT	3.7
HM2C	controlled manifold	parallel	2	3/8"-18NPT	2 x 3/8"-18NPT	2.0
HM4C	controlled manifold	parallel	4	3/8"-18NPT	4 x 3/8"-18NPT	3.5
