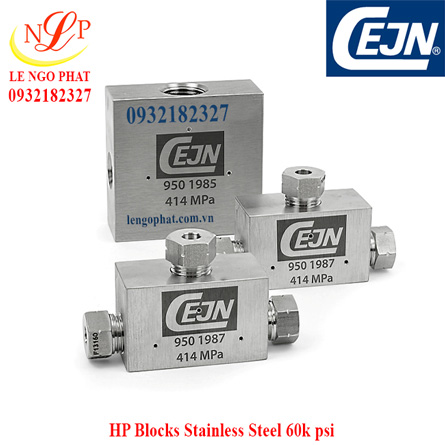

HP (Over 20k to 60k PSI)Blocks
Industry standard blocks in cross, tee and elbow configurations. Compact designs, made from AISI 316L / EN1.4404 stainless steel for maximum life and safety weep holes on all the connection ports. All blocks provided with collars and gland nuts.
Applications: Laboratories, high pressure hoses, connections, test rigs and calibration benches.
HP Blocks, Stainless Steel (Over 20k to 60k PSI) | |||||
Part No. | Category | Description Class | Tube size (Internal) | Rec. torque (Nm) | Max working pressure |
199501981 | 2-way Elbow block | Thread 9/16”-18 UNF | 2.2 mm (1/4") | 34 Nm | 60045 PSI (414.0 MPa) |
199501982 | 2-way Elbow block | Thread 3/4"-16 UNF | 3.2 mm (3/8") | 68 Nm | 60045 PSI (414.0 MPa) |
199501983 | 2-way Elbow block | Thread 1 1/8" - 12 UNF | 4.8 mm (9/16") | 150 Nm | 60045 PSI (414.0 MPa) |
199501987 | 3-way Tee block | Thread 9/16”-18 UNF | 2.2 mm (1/4") | 34 Nm | 60045 PSI (414.0 MPa) |
199501988 | 3-way Tee block | Thread 3/4"-16 UNF | 3.2 mm (3/8") | 68 Nm | 60045 PSI (414.0 MPa) |
199501989 | 3-way Tee block | Thread 1 1/8" - 12 UNF | 4.8 mm (9/16") | 150 Nm | 60045 PSI (414.0 MPa) |
199502265 | 3-way Tee block | Thread M16 x 1.5 | 2.2 mm | 34 Nm | 60045 PSI (414.0 MPa) |
199502266 | 3-way Tee block | Thread M20 x 1.5 | 3.2 mm | 68 Nm | 60045 PSI (414.0 MPa) |
199502267 | 3-way Tee block | Thread M26 x 1.5 | 4.8 mm | 150 Nm | 60045 PSI (414.0 MPa) |
199501984 | 4-way Cross block | Thread 9/16”-18 UNF | 2.2 mm (1/4") | 34 Nm | 60045 PSI (414.0 MPa) |
199501985 | 4-way Cross block | Thread 3/4"-16 UNF | 3.2 mm (3/8") | 68 Nm | 60045 PSI (414.0 MPa) |
